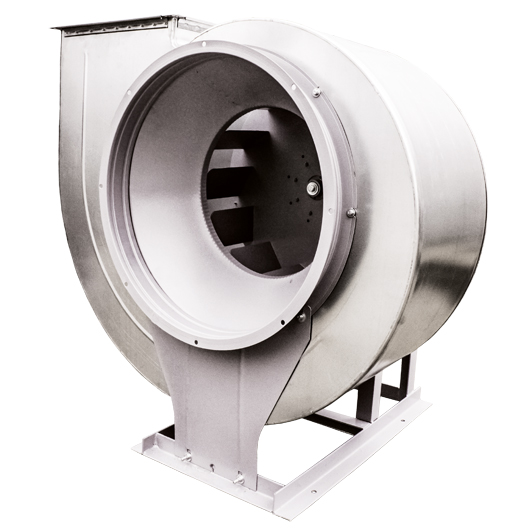

Радиальный вентилятор ВЦ 4-75

Вентилятор радиального типа ВЦ 4-75 работает на одностороннее всасывание и развивает низкое давление. Данный тип вентиляторов широко используется для организации местного и общего воздухообмена в сооружениях промышленного, административного и общественного назначения. Допускается эксплуатация ВЦ 4-75 в составе технологического оборудования.

Вентиляторы низкого давления ВЦ 4-75 допускаются к работе с газовоздушными смесями, концентрация пыли в которых - не более 100 мг/м.куб. Предельная температура рабочей среды составляет +80С для агрегатов общепромышленного исполнения и +200С для теплоустойчивых вариантов.

В воздушном потоке не допустимо наличие абразивов, химически активных компонентов, волокон и слипающейся пыли.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВЦ 4-75

Основными конструктивными элементами вентилятора серии ВЦ 4-75 являются опарная рама-постамент, спиралевидный корпус по типу «улитки», колесо с лопастями и электропривод.

Вентилятор при монтаже устанавливается на фундамент или перекрытие посредством сварного постамента. Чтобы снизить вибрации и шум от работающего оборудования рекомендуется использовать специальный виброизоляторы (пружинные или резиновые).

Корпус центробежного вентилятора ВЦ 4-75 изготавливается из тонколистовой стали и имеет спиралевидную форму. Забор воздуха производится через круглый патрубок, расположенный соосно рабочей крыльчатке. Выброс – через прямоугольный патрубок. При подключении воздуховодов к патрубкам допускается применение гибких вставок.

При монтаже оборудования для удобства соединения корпуса с вентиляционными каналами, он может быть провернут на требуемый угол относительно горизонта (шаг поворота – 45 градусов).

В корпусе-«улитке» располагается центробежное колесо, лопатки которого отогнуты в противоположную вращению сторону. Вращающий момент рабочее колесо получает от асинхронного привода, который может монтироваться напрямую (крыльчатка насажена на ротор) или через клиноременную передачу. По расположению электропривода относительно крыльчатки различают вентиляторы ВЦ 4-75 правой и левой компоновки.

Вентиляторы ВЦ 4-75 варианты изготовления

Вентиляторы радиальные ВЦ 4-75 изготавливаются заводом в нескольких стандартных типоразмерах, что позволяет выбрать потребителю оптимальную по мощности и производительности модель под конкретное назначение и условия эксплуатации. Различают следующие варианты вентиляторов ВЦ 4-75:
